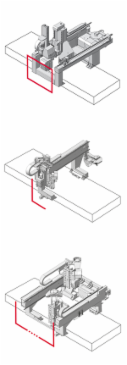

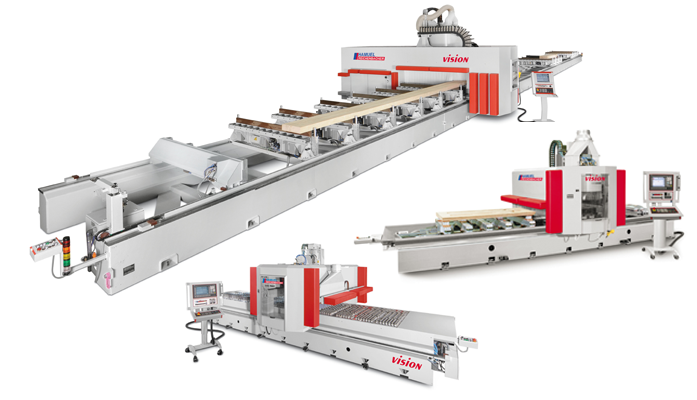

CENTRA OBRÓBKOWE CNC - typu VISION ( Vision Sprint, Vision U , L )
Bramowy portal (podwójna brama) podparty w czterech punktach
kombinacje agregatów frezarskich / wiertarskich / specjalnych na obu prowadnicach Y
moce agregatów frezujących 7,5 do 20 kW
wielowrzecionowe agregaty wiertarskie 8 / 16 / 21 i więcej indywidualnie sterowanych wierteł
12 / 24-pozycyjne, talerzowe magazyny narzędzi
40-pozycyjny - i więcej , łańcuchowy magazyn narzędzi
magazyn/y typu Pic-up
sterownik Siemens SINUMERIK 840DSL
stół rastrowy lub system przestawnych belek (możliwe inne, specjalizowane wersje stołu)
stół belkowy zautomatyzowany
zakresy pracy:
oś X = 3740 mm / 6140 mm lub więcej
Y = 1680 / 2200 mm lub więcej
Z = 340 mm lub więcej
C = 360° z maks. prędkością 90°/s
maks. prędkość posuwu dla osi X oraz Y, V = 60 m/min
"szybki dojazd" V = 85 m/min
Vision U. Przykładowa konfiguracja.
1 agregat frezarski 5-osiowy
1 agregat frezarski 4-osiowy
1 magazyn łańcuchowy narzędzi
bramowe portale (dwie bramy)
kombinacje agregatów frezarskich / wiertarskich / specjalnych na obu prowadnicach Y
moce agregatów frezujących 7,5 do 20 kW
wielowrzecionowe agregaty wiertarskie 8 / 16 / 21 i więcej indywidualnie sterowanych wierteł
12 / 24-pozycyjne, talerzowe magazyny narzędzi
40-pozycyjny - i więcej , łańcuchowy magazyn narzędzi
magazyn/y typu Pic-up
sterownik Siemens SINUMERIK 840Dsl
stół rastrowy lub system przestawnych belek (możliwe inne, specjalizowane wersje stołu)
stół belkowy zautomatyzowany
zakresy pracy:
oś X = 3740 mm / 6140 mm lub więcej
Y = 1680 / 2200 mm lub więcej
Z = 340 / 740 mm lub więcej
C = 360° z maks. prędkością 90°/s
maks. prędkość posuwu dla osi X oraz Y, V = 60 m/min
"szybki dojazd" V = 85 m/min

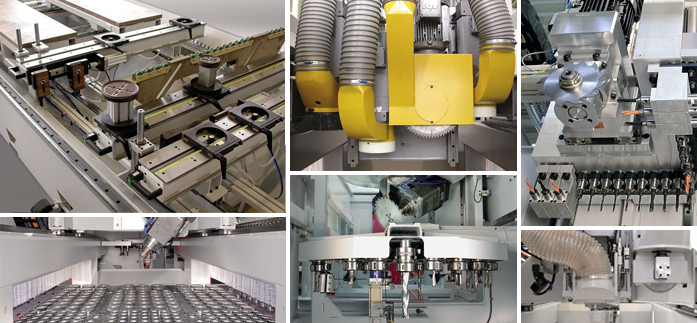

Poniżej, kilka przykładów konfiguracji obrabiarki. Szukasz innej?... Zapytaj
Stół belkowy, bazy, przyrządy mocujące, listwa ułatwiająca załadunek, przyrząd do produkcji stopni.
Zestaw 4 elektrowrzecion w Vision Inline. Tutaj, w układzie dla producenta schodów.
Agregar wiertarski wielowrzecionowy, agregat kątowy (piła).
Vision Sprint (5-osi) ze stołem "pinowym".
